LIFT-ASSIST LA36/LA96
IHR VERLÄNGERTER ARM – HEBEN NEU DEFINIERT

Handhabungstechnische Assistenzgeräte müssen ständig den Veränderungsprozessen der modernen Arbeitsabläufe zeitgerecht angepasst sein. Sie sollen dem Bediener helfen, Vorgänge optimieren und nicht belasten.

Gelenkarm lift assist

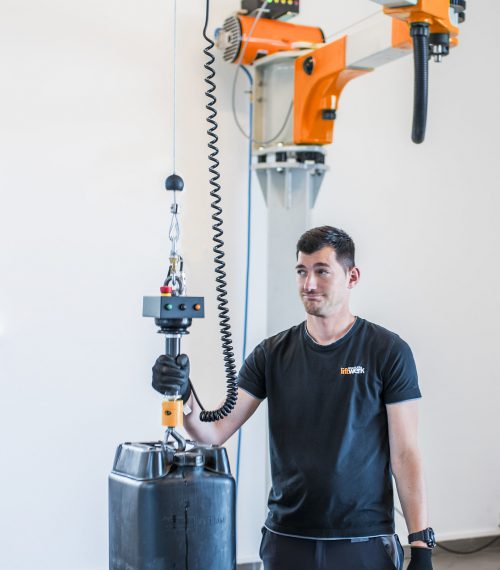

Mit einer Hand heben und Manipulator-Gelenkarm führen

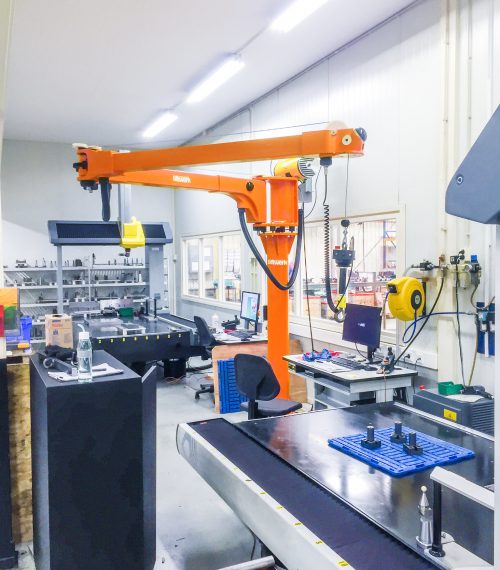

Gelenkarm lift assist

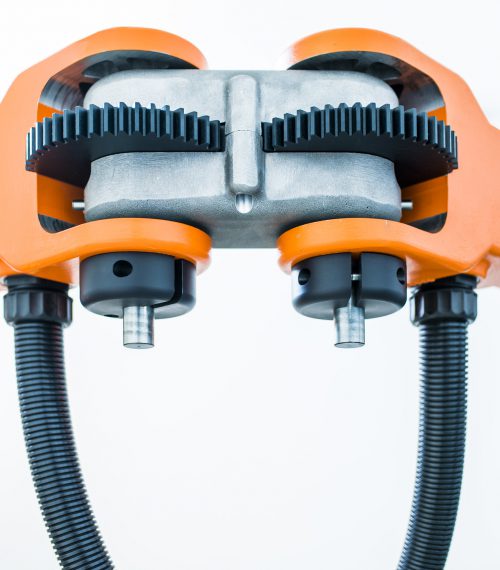

Mittelstück mit Zahnrädern

Gelenkarm lift assist

270° Aktionsradius

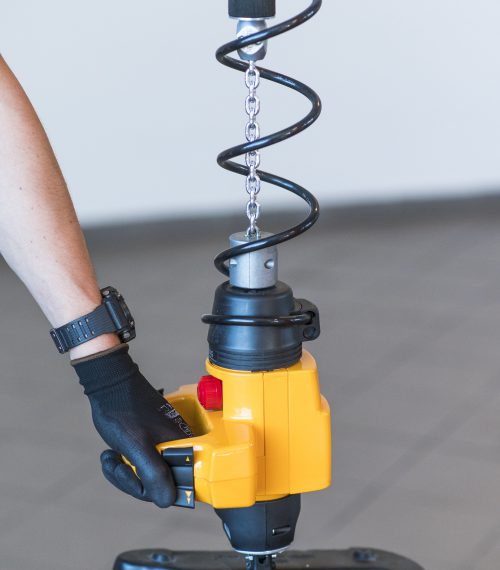

Einhand-Spatengriff

Einhand-Spatengriff

Rinke Power-Systems ist jetzt
Herkules Liftwerk

Herkules Liftwerk setzt die nunmehr 30jährige Tradition von Maschinenbautechniker Otto Rinke im Bereich der Herstellung von Assistenzgeräten in der Arbeitsplatzgestaltung fort. Aufbauend auf dem Konzept der Hebegeräte von Manipulatoren legte Herr Rinke seine langjährige Erfahrung und Kenntnis in eine absolut anwenderbezogene Konstruktion von Gelenkarmen / Knickarmen zum heben und bewegen von Lasten bis max. 240 kg. Herausgekommen ist ein Multifunktionsgerät, der LIFT-ASSIST welches allen bisher üblichen starren Schwenkarmen haushoch überlegen ist.

Leichter, schneller, belastungsfreier Arbeiten war dabei die Devise. Mitarbeiter, Hubzug und LIFT-ASSIST bilden dabei einen methodisch einwandfreien, harmonischen Arbeitsablauf. Mit dem LIFT-ASSIST, welcher in aller Regel entweder mit Kettenzug oder Seilhubgerät ausgerüstet werden kann, in jedem Fall aber immer mit einer Einhandbediengriff versehen, können bis zu 60 % der bisher aufgewendeten Arbeitszeit eingespart werden. Möglich ist das durch eine ganz besondere Konstruktion des LIFT-ASSISTS in Verbindung mit speziellen Hubzeugen und Einhandbediengriffen. Ein Optimum hinsichtlich Ergonomie und Bedienfreundlichkeit.

Zu beachten ist, dass die Verhinderung von Ausfallzeit, Lohnfortzahlung, Unfallgefahr, Qualitätssicherung und Mitarbeitermotivation als hohes Kosteneinsparpotential betrachtet werden muss. Die Krönung ist, dass der LIFT-ASSIST auf Grund seines modularen Aufbaues noch anderen ganz verschiedenen Anwendungsbereichen zugänglich gemacht werden kann. Der LIFT-ASSIST ist preiswert und lässt sich aus vorgenannten Gründen schnell amortisieren.

Fazit: In grauer Vorzeit war es der einfache Hebelarm, dann der starre Schwenkausleger mit Kettenzug – jetzt ist es ein moderner, effektiv und ergonomisch bedienbarer, zeitgerechter LIFT-ASSIST der zum echten Assistenzgerät für alle Bediener auf dem Hebesektor geworden ist.

Rinke Power-Systems GmbH

Downloads

Heben Gelenkarm neu definiert

Mit dem besonders gelenkigen LIFT-ASSIST lassen sich alle Hubvorgänge mit einem Einhandbediengriff völlig stufenlos, leicht und schnell ausführen.

Der LIFT-ASSIST folgt dem Willen des Bedieners und jeder Notwendigkeit eines Hubvorganges in absolut fließenden und harmonischen Bewegungsabläufen.

Über ein neues Präzisions-Dynamik-Element lässt sich der LIFT-ASSIST vollkommen synchron und kraftsparend bewegen und die Last punktgenau positionieren.

Der LIFT-ASSIST wurde nach Erkenntnissen der Arbeitswissenschaft und Arbeitsmedizin sowie in vielen Jahren praktischer Erfahrung konstruiert.

PRODUKT, FUNKTION, WIRTSCHAFTLICHKEIT

Produkt

Bestehend aus einem auf einer 3 m-Säule gelagerten, in sich geknickten Hebelarm zum Heben und Bewegen von schweren Lasten bis 240 kg Lastgewicht. Mit Armlängen von 3 m oder 4 m und der jeweiligen Mittenknickung werden äußerst flexible Beweglichkeiten von 270 ° Schwenkbereich erzeugt, wobei der vordere Arm – bedingt durch ein zwischen den Armen befindliches Knickgelenk – um die halbe Armlänge bis hinter die Säule geschwenkt werden kann. Insgesamt wird damit ein Arbeitsbereich von ca. 50 qm abgedeckt. Die Gesamtkonstruktion lässt verschiedenste Gestaltungen und Hubausrüstungen zu, um optimalen Arbeitsfluss und Arbeitserleichterungen abbilden zu können.

Funktion

Das Besondere ist die superleichte Handhabung ohne jegliche Kraftanstrengung, sowie die hohe Flexibilitäts-, Ausrüstungs- und Verwendungsmöglichkeit. Keine Wegeinengungen oder Behinderungen durch Energieschleppleitungen und damit auch keine Rückstellkräfte. Des Weiteren treten keine nennenswerten Massenbeschleunigungs- und Abbremskräfte auf. Insgesamt wird ein angenehmes, ermüdungsfreies und körperentlastendes Arbeiten ermöglicht.

Wirtschaftlichkeit

Der Bediener führt den gut gelagerten Arm an der Armspitze über das Lastseil oder die Lastkette direkt und sehr leicht zum zu hebenden Objekt. Er kann über einen Einhandgriff – welcher unmittelbar über dem Lasthaken sitzt – sofort die Last aufnehmen. Sozusagen im Bewegungsfluss des Armes die Last am Bestimmungsort wieder absenken. Durch diesen fließenden Arbeitsablauf entstehen ermüdungsfreie, körperentlastende und kürzere Arbeitszyklen.

Durch vorgenannte Faktoren wird vor allem 60% Arbeitszeit erspart und das Produktionsergebnis verbessert.

Lift-Assist LA36

  • Hubkraft bei 3,2 m Gelenkarm 120 kg
  • 270 Grad Schwenkbereich, mittels vorderem Gelenkarm kann weit hinter der Säule gearbeitet werden (Synchronisiertes Mittelgelenk auf Anfrage)
  • Alle Gelenke mit Super-Kugellagerung
  • Leichte, schnelle und punktgenaue Bewegung

Lieferumfang

  • Stahlstandsäule
  • Konsole und Gelenkarmelemente (Armlängen je nach #…)
  • Dübelset für armierten Beton
  • Nivellierschrauben für Horizontalausrichtung des Armes
  • Mechanische Reibbremsen
  • Flex-Rohr im Mittelegelenk zur Mediendurchführung
Lift-Assist LA36

Lift-Assist LA36

  • Hubkraft bei 4,2 m Gelenkarm 240 kg
  • 270 Grad Schwenkbereich, mittels vorderem Gelenkarm kann weit hinter der Säule gearbeitet werden (Synchronisiertes Mittelgelenk auf Anfrage)
  • Alle Gelenke mit Super-Kugellagerung
  • Leichte, schnelle und punktgenaue Bewegung

Lieferumfang

  • Stahlstandsäule
  • Konsole und Gelenkarmelemente (Armlängen je nach #…)
  • Dübelset für armierten Beton
  • Nivellierschrauben für Horizontalausrichtung des Armes
  • Mechanische Reibbremsen
  • Flex-Rohr im Mittelegelenk zur Mediendurchführung
Lift-Assist LA96

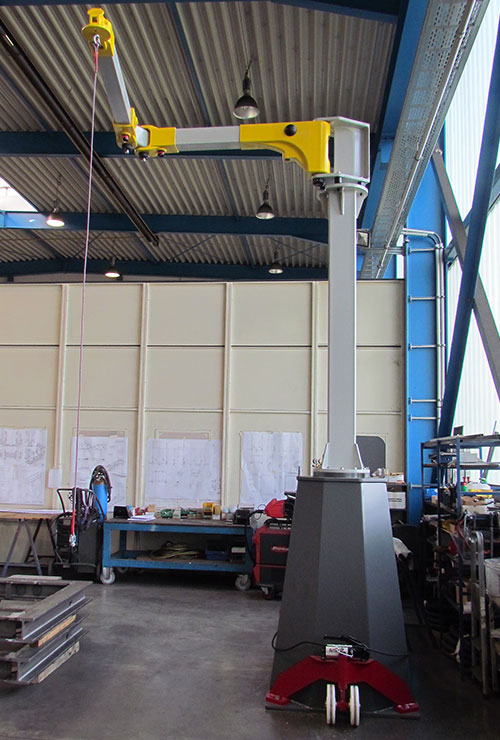

ROLLBARES UND LENKBARES UNTERGESTELL TYP RRU #600006

  • (POWER-ARM separat bestellen)
  • 3,5 t. / geringe Standfläche ca. 1 m ²
  • Hydraulisch absenkbar für maximale Standfestigkeit
  • Geeignet für alle POWER-ARME bis 3,2 m Ausladung und bis 240 kg
  • Für orstveränderliche temporäre Einsätze

ANGETRIEBENES UND LENKBARES UNTERGESTELL TYP ERU #600007

  • Elektromotorischer Antrieb, Deichsellenkung (POWER-ARM separat bestellen)
  • 3,5 t. / geringe Standfläche ca. 1 m ²
  • Hydraulisch absenkbar für maximale Standfestigkeit
  • Geeignet für alle POWER-ARME bis 3,2 m Ausladung und bis 240 kg
  • Für ortsveränderliche temporäre Einsätze
Untergestell

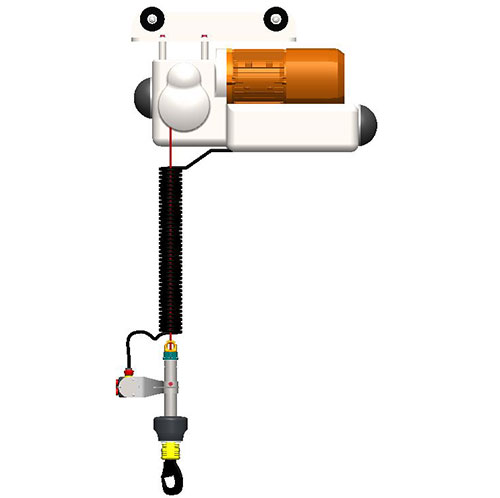

ELEKTRONISCHER SEILHUBZUG TYP RSE – 120 KG #500028

  • Inkl. Rollensatz für Hängebahnen
  • Einhandgriff in Spatenform mit Tasten
  • Stufenlose Bedienung von 0 bis 25 m/min
  • Integrierter NOT-AUS sowie Bremsschalter

ELEKTRONISCHER SEILHUBZUG TYP RSE – 240 KG #500027

  • Inkl. Rollensatz für Hängebahnen
  • Einhandbediengriff in Spatenform mit Tasten
  • Stufenlose Bedienung von 0 bis 10 m/min
Seilzug

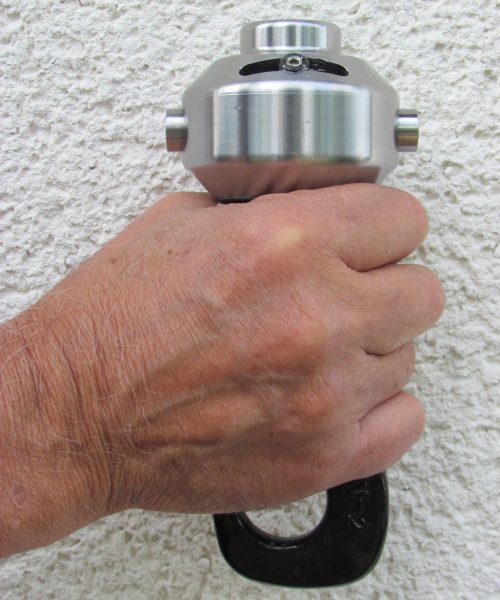

SCHNELLWECHSELHALTER FÜR KETTENZÜGE UND SEILZÜGE #70010

  • Für den schnellen Wechsel von Lasthaken oder von einem Greifmittel zum anderen.
  • Besonderheit: Verriegelung u. Entriegelung über Sicherheits-Stifte
Schnellwechselhalter

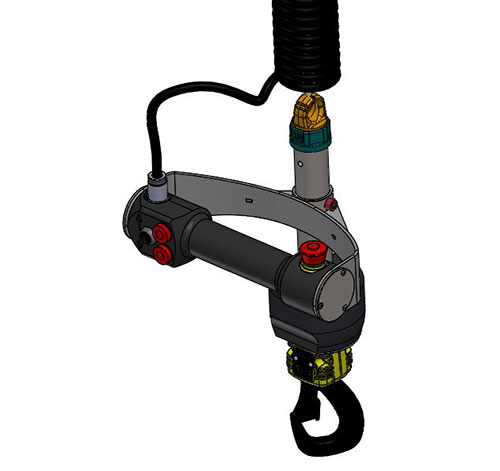

EINHANDBEDIENGRIFF FÜR ALLE HANDELSÜBLICHEN KETTENZÜGE #500026

  • mit zweistufige Schaltung
  • Griff in Spatenform mit Tasten
  • Integrierter NOT-AUS sowie Umschalter
Bediengriff
